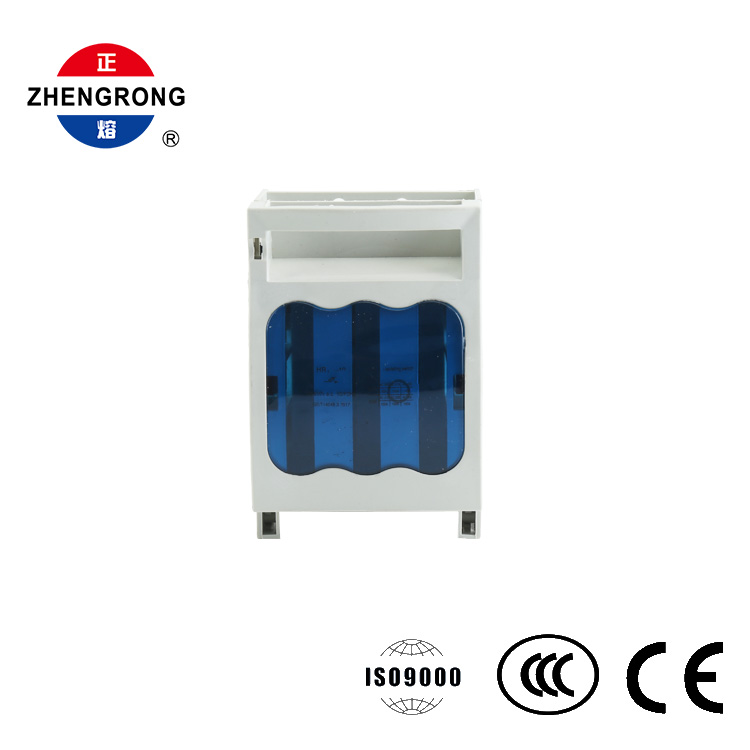

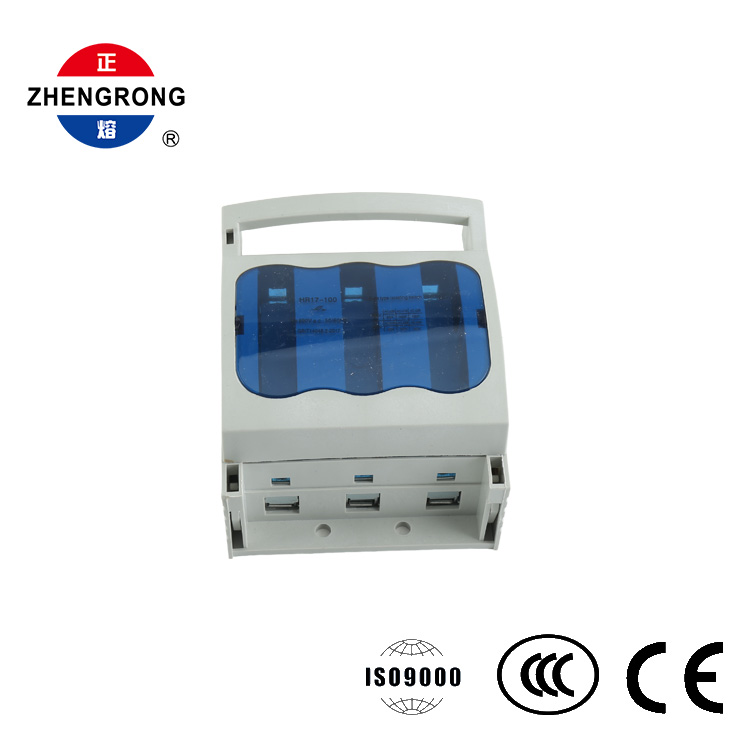

Αποζεύκτης διακόπτη ασφαλειών 3 πόλων 100A 690V DIN Rail

Ο αποζεύκτης διακόπτη ασφαλειών ZHENGRONG HR17-100 είναι μια συμπαγής, επαγγελματική συσκευή μεταγωγής και προστασίας για τριφασική διανομή χαμηλής τάσης. Συνδυάζει τις λειτουργίες ενός διακόπτη φορτίου, του διακόπτη απομόνωσης και της προστασίας από βραχυκύκλωμα σε μία μονάδα, μειώνοντας τα εξαρτήματα και απλοποιώντας την καλωδίωση του πίνακα.

Ο 3πολικός σχεδιασμός προστατεύει και τις τρεις φάσεις του κυκλώματος. Είναι ονομαστική 100A στα 690V και συμμορφώνεται με το GB/T 14048.3-2017, που χαρακτηρίζεται ως αποζεύκτης ασφαλειών-διακόπτη ανά τυπική ονοματολογία.

Σχεδιασμός & Λειτουργία

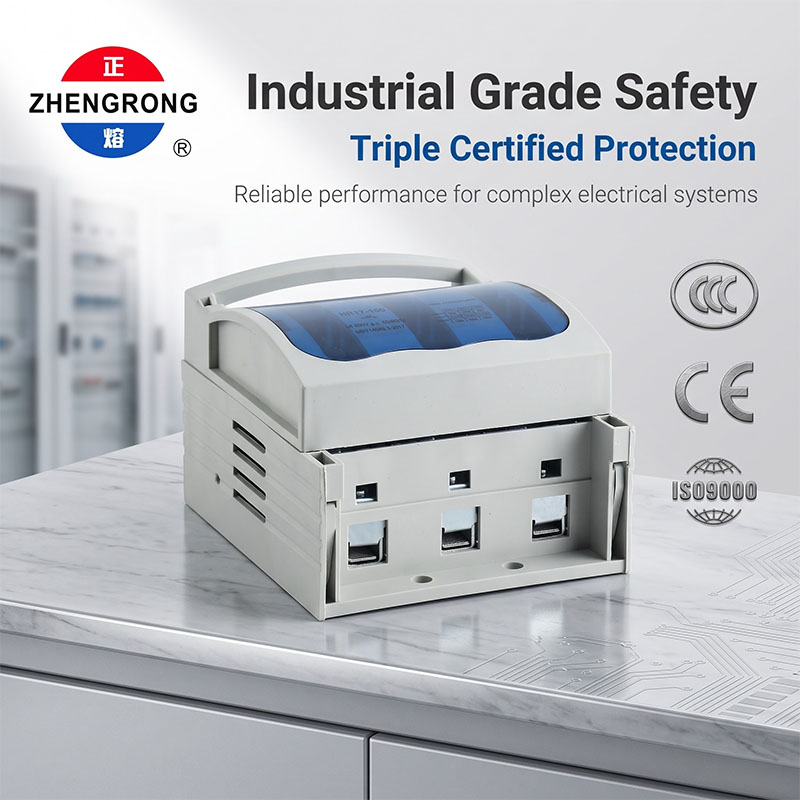

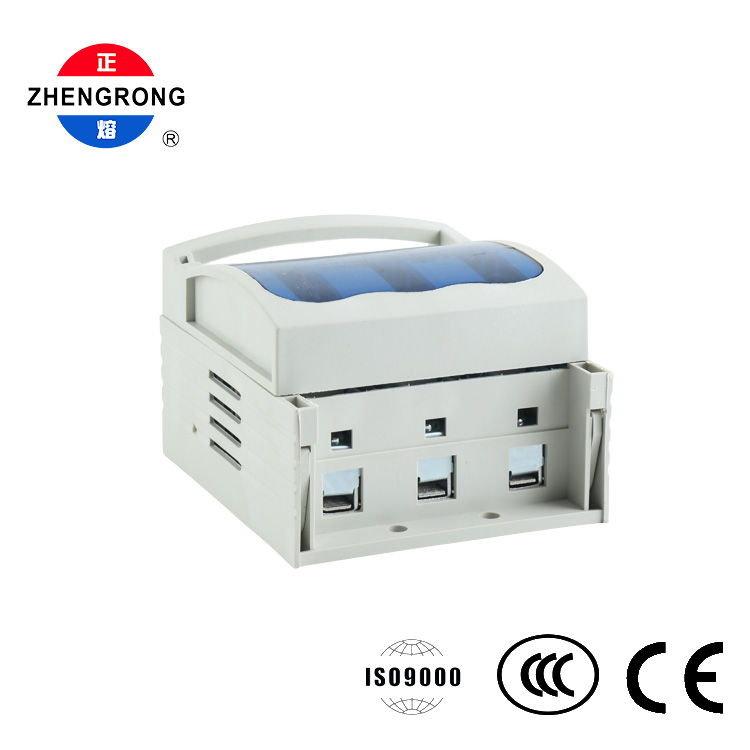

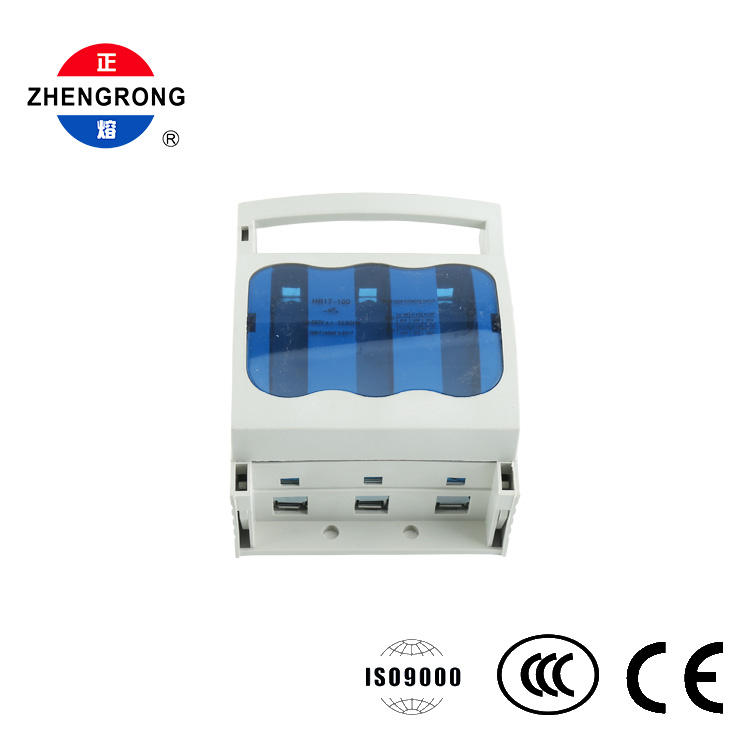

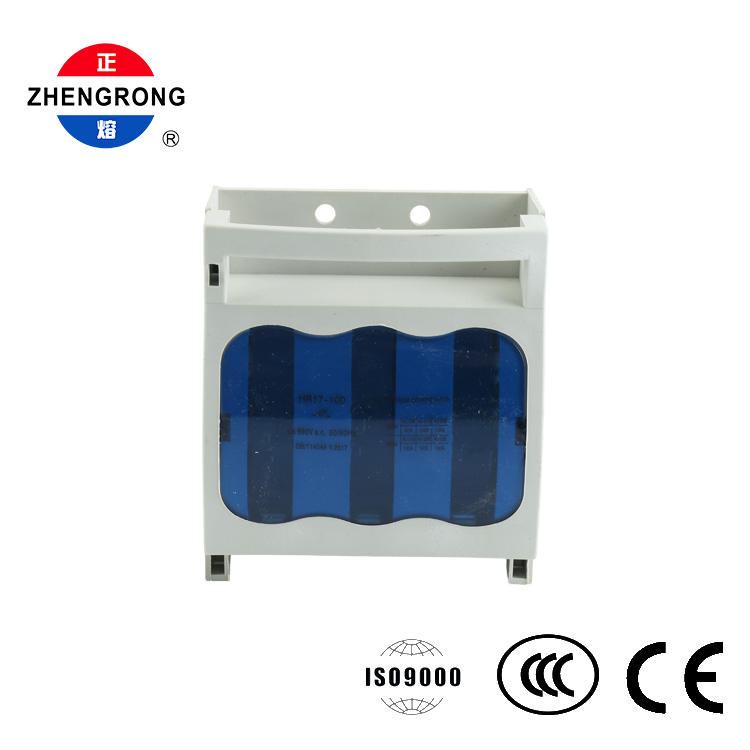

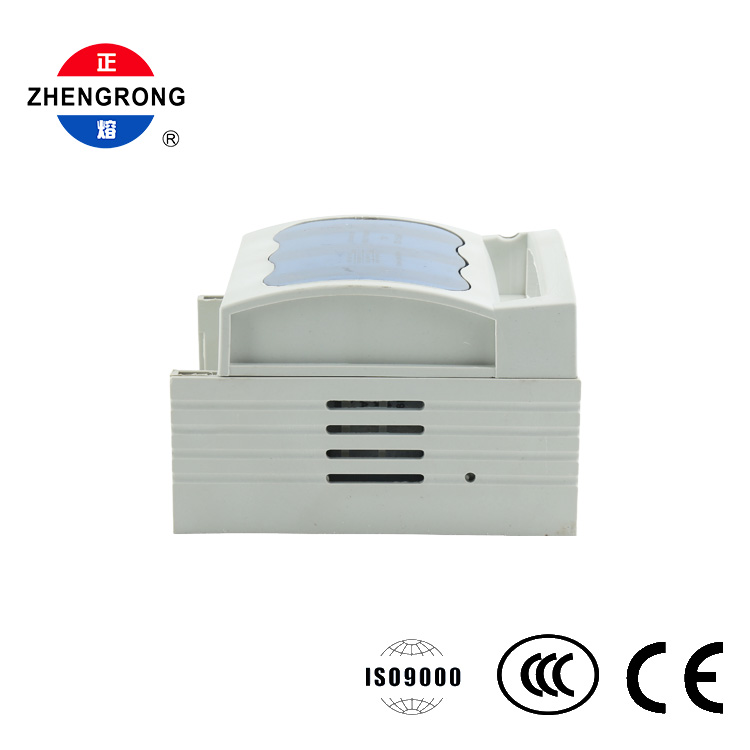

Η μονάδα αποτελείται από μια βάση και ένα ανοιγόμενο επάνω κάλυμμα με ενσωματωμένη οριζόντια λαβή στο επάνω μέρος. Η λαβή παρέχει ένα άνετο κράτημα για χειροκίνητη λειτουργία μακιγιάζ/σπάσιμο, ενώ το ημιδιαφανές μπλε παράθυρο στο κάλυμμα επιτρέπει στους χειριστές να ελέγχουν την κατάσταση της ασφάλειας με μια ματιά χωρίς να ανοίξουν τη μονάδα.

Το κάλυμμα τύπου συρταριού ανοίγει για γρήγορη επιθεώρηση και αντικατάσταση της ασφάλειας. Το περίβλημα είναι φτιαγμένο από ενισχυμένο πλαστικό μηχανικής επιβραδυντικής φλόγας (βαθμού νάιλον ή PBT) με ενισχυτικές νευρώσεις για υψηλή μηχανική αντοχή, μόνωση και αντοχή στη θερμότητα.

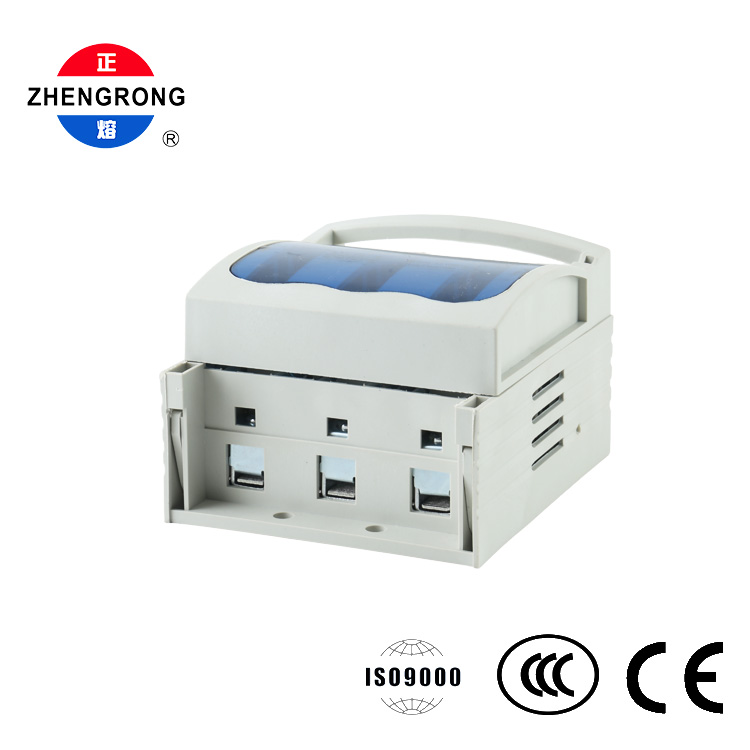

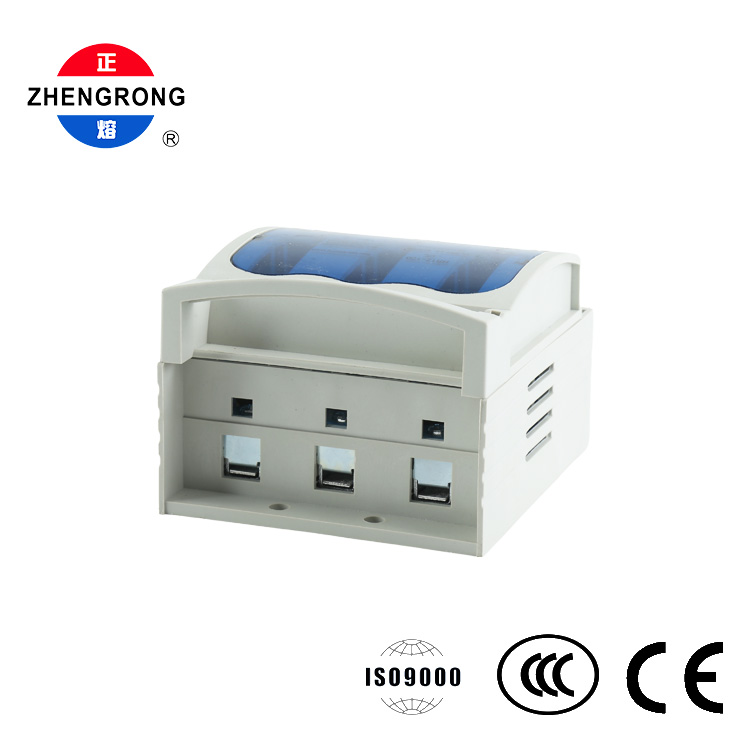

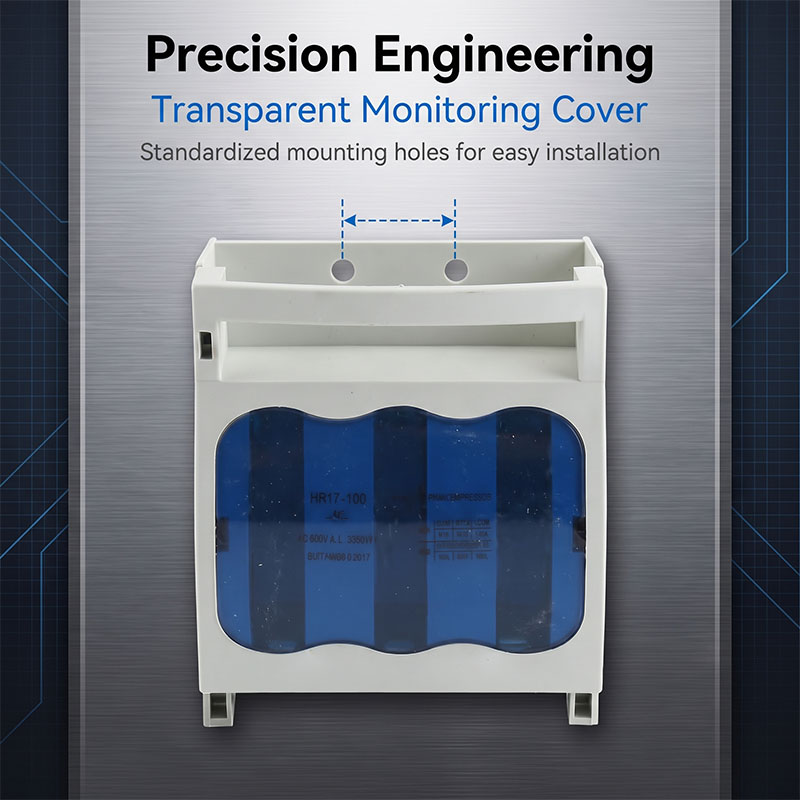

Η καλωδίωση γίνεται μέσω τριών κάτω ακροδεκτών με βιδωτές συνδέσεις για ασφαλή, φιλική προς τη συντήρηση στερέωση καλωδίου. Για εγκατάσταση, η βάση προσφέρει δύο επιλογές: πλαϊνά κλιπ για τυπική τοποθέτηση σε ράγα DIN 35 mm ή δύο κυκλικές οπές για βίδες στην πλάκα βάσης για άμεση στερέωση στην πλάκα στερέωσης του ντουλαπιού. Οι πλευρικές υποδοχές και μάνδαλα επιτρέπουν επίσης την τοποθέτηση δίπλα-δίπλα ή την προσθήκη βοηθητικών επαφών.

Χαρακτηριστικά

Λειτουργία 3 σε 1

● — Εναλλαγή φορτίου, απομόνωση και προστασία από βραχυκύκλωμα σε μία συμπαγή μονάδα.

3-πολική τριφασική προστασία

● — ταυτόχρονη προστασία όλων των φάσεων για τριφασικά φορτία.

Ορατή απομόνωση θραύσης

● — καθαρίστε το σημείο αποσύνδεσης όταν είναι ανοιχτό, διασφαλίζοντας ασφαλή συντήρηση και απενεργοποίηση έκτακτης ανάγκης.

Διαφανές μπλε παράθυρο

● — η κατάσταση της ασφάλειας ορατή με μια ματιά χωρίς να ανοίξετε το κάλυμμα.

Λαβή τύπου συρταριού

● — ευρεία οριζόντια λαβή για άνετη, αξιόπιστη χειροκίνητη εναλλαγή.

Διπλή επιλογή τοποθέτησης

● — Κλιπ ράγας DIN 35 mm ή στερέωση με βίδες για ευέλικτη εγκατάσταση.

Ενισχυμένο περίβλημα επιβραδυντικό φλόγας

● — πλαστικό μηχανικής από νάιλον/PBT με νευρώσεις για υψηλή αντοχή, μόνωση και αντοχή στη θερμότητα.

Στερεώστε τους ακροδέκτες με βίδες

● — αξιόπιστη καλωδίωση με εύκολη πρόσβαση στη συντήρηση.

Επεκτάσιμος σχεδιασμός

● — πλαϊνές υποδοχές και μάνδαλα υποστηρίζουν πλάγια στήριξη και βοηθητικές επαφές.

Ποιοτικά πιστοποιημένο

● — Συμβατό με GB/T 14048.3-2017. Με πιστοποίηση ISO9000, CCC και CE.

● Εργοστασιακά κιβώτια διανομής ρεύματος και ντουλάπια ελέγχου

● Κύριοι πίνακες διανομής και προστασία από κυκλώματα διακλάδωσης σε επαγγελματικά κτίρια

● Αποσύνδεση και προστασία από βραχυκύκλωμα για κινητήρες και μετασχηματιστές

● Συστήματα διανομής χαμηλής τάσης σε βιομηχανικές εγκαταστάσεις

● Κέντρα ελέγχου κινητήρα

● Απομόνωση συντήρησης και μεταγωγή έκτακτης ανάγκης

● Κατασκευαστές πινάκων, ηλεκτρολογικοί εργολάβοι και ομάδες συντήρησης εγκαταστάσεων
