Αποζεύκτης διακόπτη ασφαλειών 3 πόλων 160A 690V

Ο αποζεύκτης διακόπτη ασφαλειών ZHENGRONG HR17-160 είναι μια αρθρωτή μονάδα εξοικονόμησης χώρου για συστήματα τριφασικής διανομής χαμηλής τάσης. Συνδυάζει τις λειτουργίες ενός διακόπτη φορτίου, διακόπτη απομόνωσης και διακόπτη έκτακτης ανάγκης σε μία συσκευή, ενώ οι ενσωματωμένες ασφάλειες παρέχουν προστασία από βραχυκύκλωμα για κυκλώματα κατάντη.

Ο σχεδιασμός 3 πόλων προστατεύει και τις τρεις φάσεις ταυτόχρονα, καθιστώντας το κατάλληλο για τριφασικά συστήματα τροφοδοσίας AC σε εργοστάσια, εμπορικά κτίρια και εφαρμογές εισαγωγής ισχύος μηχανημάτων.

Σχεδιασμός & Λειτουργία

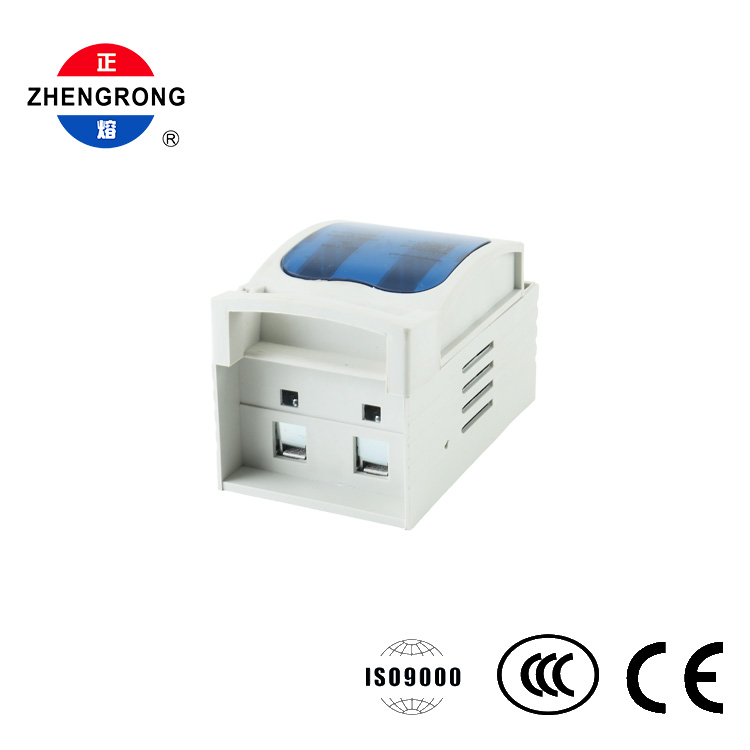

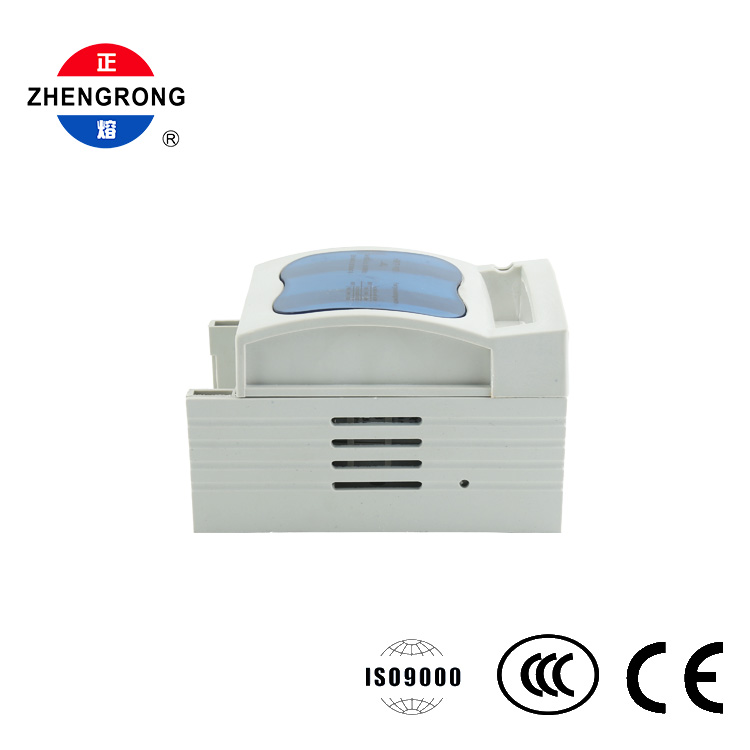

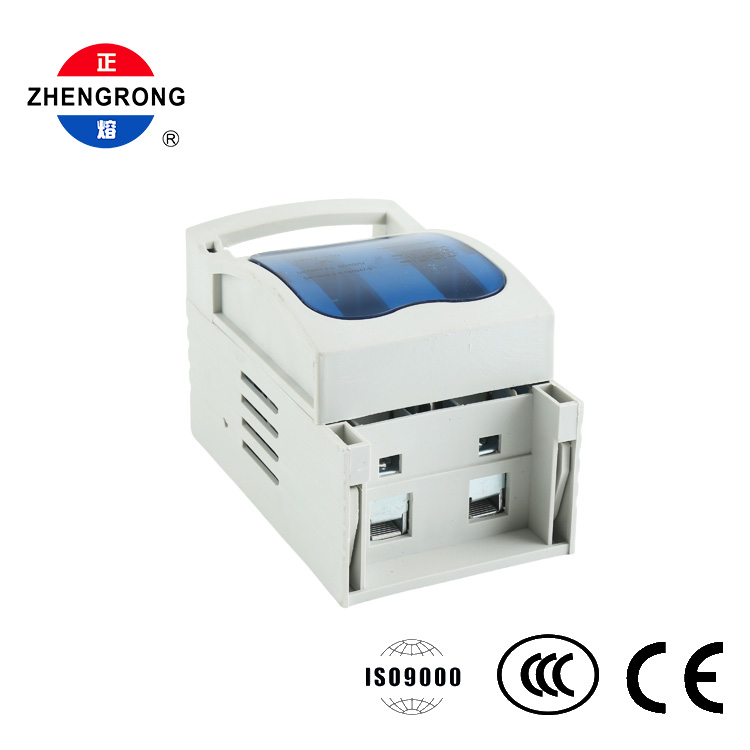

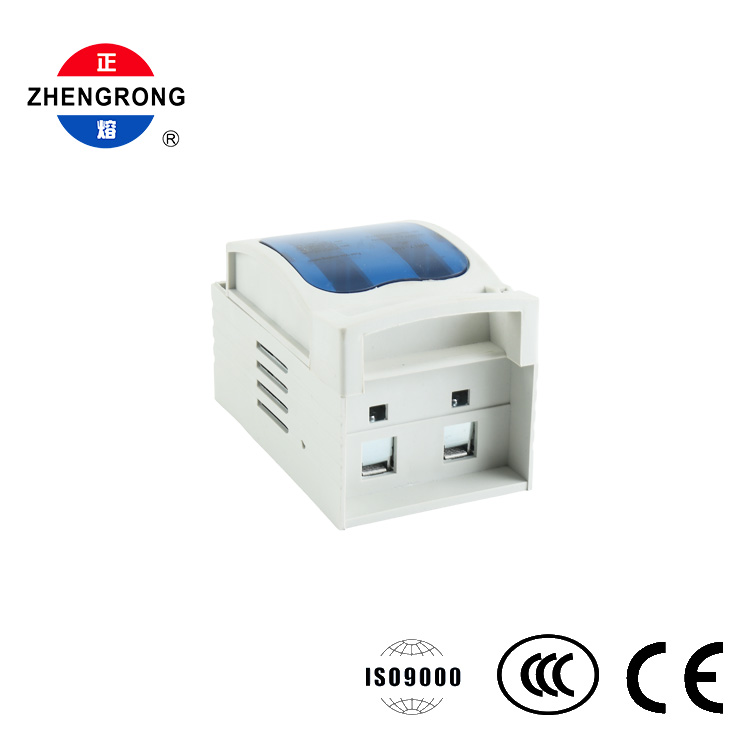

Η μονάδα διαθέτει ένα ημιδιαφανές μπλε πτυσσόμενο κάλυμμα στο μπροστινό μέρος, το οποίο ανοίγει για επιθεώρηση και αντικατάσταση της ασφάλειας χωρίς να αποσυνδέεται η καλωδίωση. Μια εσοχή χειρολαβής στο επάνω μέρος παρέχει μια άνετη λαβή για το άνοιγμα και το κλείσιμο του διακόπτη. Μια σειρά από μικρές ανασηκωμένες νευρώσεις στην επάνω επιφάνεια βελτιώνει το κράτημα και προσθέτει ανθεκτικότητα.

Όταν ανοίγει ο διακόπτης, ο αποζεύκτης σχηματίζει ένα σαφές ορατό σπάσιμο, διασφαλίζοντας την ασφάλεια του χειριστή κατά τη συντήρηση και την αποσύνδεση έκτακτης ανάγκης. Οι εσωτερικές αγώγιμες επαφές είναι κατασκευασμένες από επάργυρο χαλκό ή ορείχαλκο για σταθερή αγωγιμότητα και χαμηλή άνοδο της θερμοκρασίας.

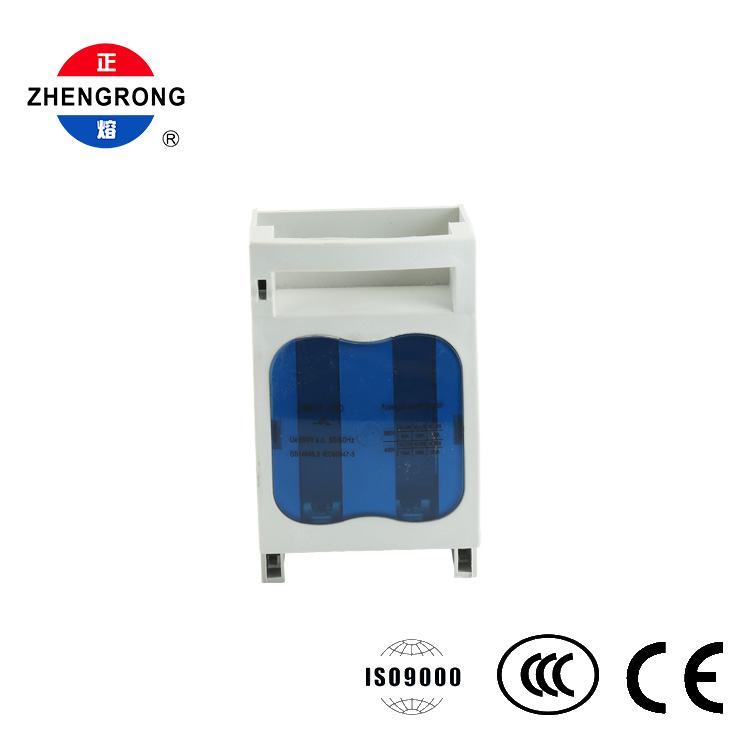

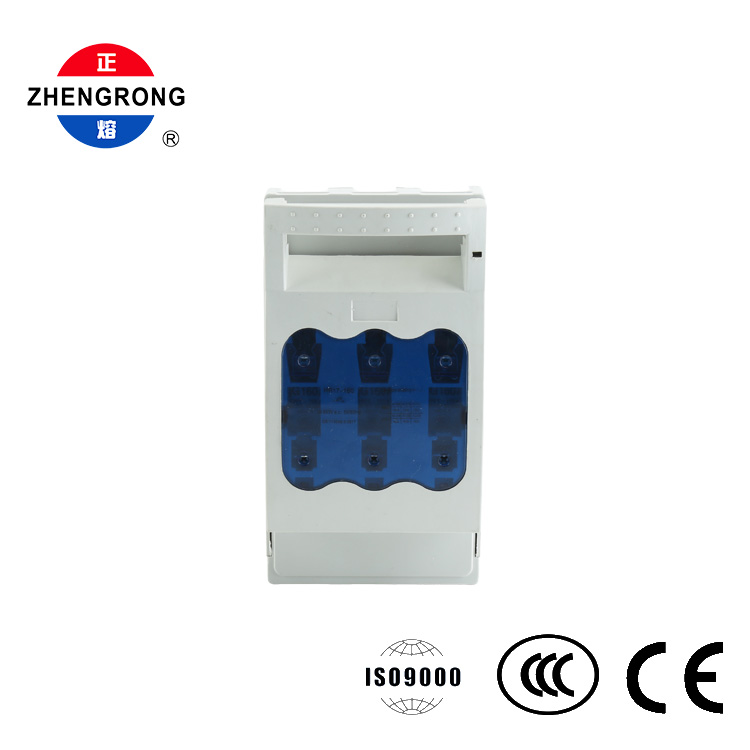

Το περίβλημα είναι κατασκευασμένο από πλαστικό μηχανικής υψηλής αντοχής, επιβραδυντικό φλόγας σε ανοιχτό γκρι φινίρισμα, προσφέροντας εξαιρετική μόνωση, αντοχή στην κρούση και μεγάλη διάρκεια ζωής. Το μπλε πολυανθρακικό παράθυρο συνδυάζει προστασία με εύκολη επιθεώρηση κατάστασης.

Η μονάδα υποστηρίζει δύο επιλογές τοποθέτησης: snap-on εγκατάσταση σε τυπικές ράγες DIN 35 mm ή στερέωση με πίσω βίδα στην πλάκα στήριξης του ντουλαπιού — παρέχοντας ευελιξία για διαφορετικά σχέδια πάνελ.

Λειτουργία 3 σε 1

● — διακόπτης φορτίου, διακόπτης απομόνωσης και προστασία ασφαλειών σε μία συμπαγή μονάδα, εξοικονομώντας χώρο και κόστος στον πίνακα.

3-πολική τριφασική προστασία

● — ταυτόχρονη προστασία όλων των φάσεων για τριφασικά φορτία.

Ορατή απομόνωση θραύσης

● — καθαρίστε το σημείο αποσύνδεσης όταν είναι ανοιχτό, διασφαλίζοντας ασφαλή συντήρηση και απενεργοποίηση έκτακτης ανάγκης.

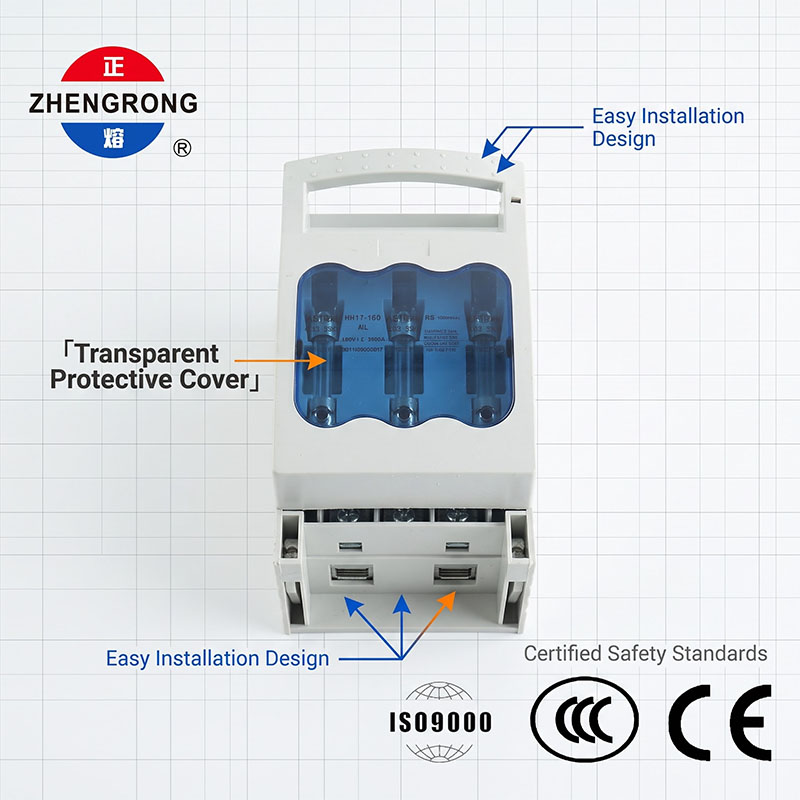

Πρόσβαση στην ασφάλεια αναποδογυρίστε το κάλυμμα

● — το ημιδιαφανές μπλε παράθυρο επιτρέπει την επιθεώρηση της κατάστασης της ασφάλειας και τη γρήγορη αντικατάσταση χωρίς επανακαλωδίωση.

Διπλή επιλογή τοποθέτησης

● — Στήριγμα σε ράγα DIN 35 mm με κούμπωμα ή στερέωση με πίσω βίδα για εγκατάσταση εύκαμπτου πάνελ.

Φλόγα επιβραδυντικό περίβλημα

● — πλαστικό μηχανικής υψηλής αντοχής με εξαιρετική μόνωση, αντοχή στην κρούση και στη θερμότητα.

Επαφές υψηλής αγωγιμότητας

● — Επάργυροι χάλκινοι ή ορειχάλκινοι ακροδέκτες για σταθερή απόδοση και χαμηλή άνοδο θερμοκρασίας.

Εργονομική λειτουργία

● — εσοχή επάνω λαβή με νευρώσεις λαβής για άνετη, αξιόπιστη χειροκίνητη εναλλαγή.

Ποιοτικά πιστοποιημένο

● — Συμμορφώνεται με το IEC 60947-3. Πιστοποιημένα ISO9000, CCC και CE για εγχώριες και εξαγωγικές αγορές.

Εφαρμογή

● Πίνακες διανομής χαμηλής τάσης και ντουλάπια ελέγχου

● Βιομηχανική διανομή ρεύματος σε εργοστασιακά συνεργεία

● Κύριοι πίνακες διανομής και κουτιά υποδιανομής σε εμπορικά κτίρια

● Διακόπτης εισόδου ρεύματος και προστασία από βραχυκύκλωμα για μεγάλα μηχανήματα

● Κέντρα ελέγχου κινητήρα

● Εναλλαγή έκτακτης ανάγκης και απομόνωση συντήρησης

● Κατασκευαστές πινάκων, ηλεκτρολογικοί εργολάβοι και ομάδες συντήρησης εγκαταστάσεων
