Διακόπτης αποσύνδεσης

2, Κατηγορία 1: Βάση ασφαλειών (Στοιχείο υποστήριξης ασφάλειας)

Αντιπροσωπευτικό μοντέλο: σειρά NH00 (160A, 500V/690V)

Τοποθέτηση: Καθαρή συσκευή υποστήριξης/αντικατάστασης ασφαλειών, δεν ενσωματώνει μηχανισμό διακόπτη, πρέπει να χρησιμοποιείται σε συνδυασμό με διακόπτη μαχαιριού ή διακόπτη υψηλότερου επιπέδου.

Χαρακτηριστικά: Δομή εγκατάστασης ασφάλειας τύπου μαχαιριού, εγκατάσταση χωρίς εργαλείο DIN ράγας 35 mm, μπλε διαφανές παράθυρο παρατήρησης για παρακολούθηση της κατάστασης της ασφάλειας σε πραγματικό χρόνο, πλαστικό πλαστικό επιβραδυντικό φλόγας.

Εφαρμογή: Εγκατάσταση και γρήγορη αντικατάσταση ασφαλειών σε ερμάρια διανομής χαμηλής τάσης και ηλεκτρικά κιβώτια ελέγχου, που χρησιμεύουν ως σημεία προστασίας υπερφόρτωσης/βραχυκυκλώματος για κυκλώματα.

3, Κατηγορία 2: Διακόπτης απομόνωσης τύπου ασφάλειας (ομάδα ασφαλειών διακόπτη απομόνωσης)

Ενσωματώστε το «διακόπτη/απενεργοποίηση+απομόνωση+προστασία ασφαλειών» σε ένα, συνδέστε, μεταφέρετε και αποσυνδέστε τα κυκλώματα υπό συνθήκες χωρίς φορτίο ή φορτίο και παρέχετε προστασία υπερφόρτωσης/βραχυκυκλώματος μέσω ασφαλειών. Όταν ανοίγει ο διακόπτης, σχηματίζεται ένα καθαρό ορατό σημείο διακοπής για να διασφαλιστεί η ασφάλεια συντήρησης. Χωρίζεται σε δύο κατηγορίες με βάση τη δομή και τη σειρά:

3.1 Σειρά HR6 (τύπος λεπίδας/ανοιχτός τύπος)

Αντιπροσωπευτικό μοντέλο: HR6-160/30 (160A, 660V, 50Hz)

Τοποθέτηση: Κλασικό ανοιγόμενο μαχαίρι τύπου διακόπτη ασφαλειών, με διαισθητική δομή και εύκολη συντήρηση.

Χαρακτηριστικά: Δομή ενεργοποίησης/απενεργοποίησης διακόπτη μαχαιριού, επάργυρες επαφές χαλκού, λειτουργία επάνω λαβής, καλωδίωση έξι ακροδεκτών (ένας μέσα και ένας έξω ανά φάση), εγκατάσταση βιδωτού πάνελ.

Εφαρμογή: Βιομηχανική/εμπορική διανομή κύριος διακόπτης ή διακόπτης διακλάδωσης, προστασία και μόνωση διακλάδωσης κινητήρα.

3.2 Σειρά HR17 (κλειστή αρθρωτή, κύρια σειρά)

Αντιπροσωπευτικά μοντέλα: HR17-100/HR17-160/HR17-250/HR17-400/HR17-630

Τοποθέτηση: Ο αρθρωτός διακόπτης απομόνωσης τύπου κλειστής ασφάλειας, διαβαθμισμένος σύμφωνα με το ονομαστικό ρεύμα, που καλύπτει απαιτήσεις μεσαίου έως υψηλών ρεύματος από 100A έως 630A, είναι η κύρια σειρά της σειράς προϊόντων.

Κοινά χαρακτηριστικά: Λειτουργία ευρείας επάνω λαβής/λαβής, μπλε (ημι) διαφανές παράθυρο παρατήρησης χωρίς ανάγκη ανοίγματος του καλύμματος για έλεγχο του πυρήνα τήξης, ορατή απομόνωση σημείου θραύσης, πλαστικό πλαστικό περίβλημα επιβραδυντικό φλόγας, υποστήριξη για εγκατάσταση ράγας DIN ή βιδωτό πάνελ/δίαυλο 35 mm, συμβατότητα μοντέλων ευρείας ζώνης 50/60 Hz (s).

Διαιρούμενο με ρεύμα:

HR17-100 (100A): Μικρή και μεσαία διακλάδωση ρεύματος, δύο εκδόσεις λαβής πτυσσόμενου ή συρταριού, κατάλληλη για προστασία διακλαδώσεων κουτιών διανομής/ντουλαπιών ελέγχου.

HR17-160 (160A): Κατάλληλο για κυκλώματα κύριας/διακλάδωσης μικρού και μεσαίου ρεύματος, υποστηρίζει εγκατάσταση σιδηροτροχιών και είναι κατάλληλο για προστασία κινητήρα και μηχανικής ισχύος.

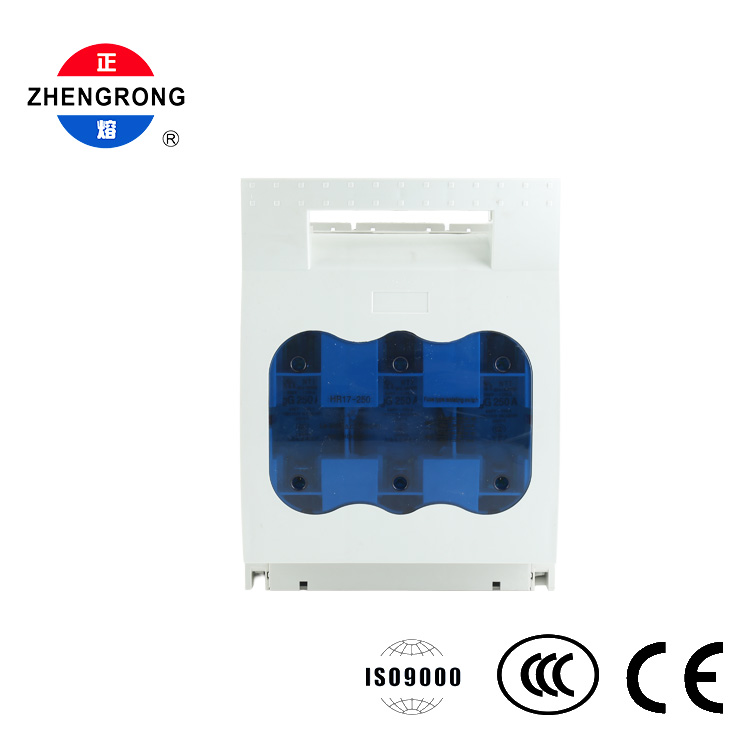

HR17-250 (250A): Κύκλωμα μεσαίου ρεύματος, παράθυρο τριπλού τόξου, κατάλληλο για διανομή ρεύματος σε εργαστήρια εργοστασίων και εμπορικά κτίρια.

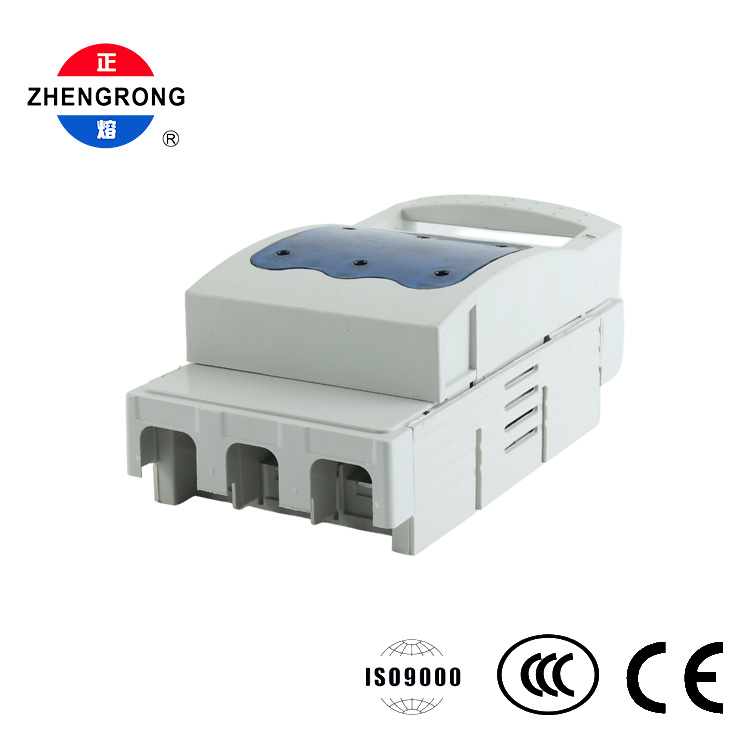

HR17-400 (400A): Κύριο κύκλωμα υψηλού ρεύματος, παράθυρο τριών τόξων, κατάλληλο για κεντρικό διακόπτη ντουλαπιού διανομής ρεύματος.

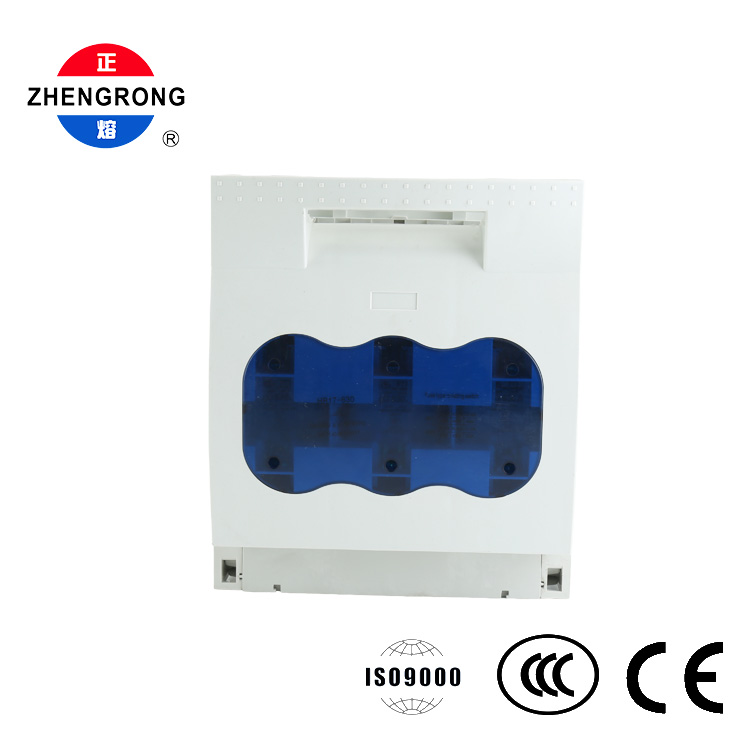

HR17-630 (630A): Κύριο κύκλωμα εξαιρετικά υψηλού ρεύματος, επιβραδυντικό φλόγας κέλυφος PA66, εσωτερικά εξαρτήματα ράβδων χαλκού, κατάλληλα για εφαρμογές βαρέως τύπου, όπως ηλεκτρικοί διακόπτες χαμηλής τάσης και ερμάρια αντιστάθμισης πυκνωτών.

Εφαρμογή: Εργοστασιακά ερμάρια διανομής ρεύματος, διακόπτες χαμηλής τάσης, κέντρα ελέγχου κινητήρα (MCC), προστασία κεντρικού και κυκλώματος διακλάδωσης για εμπορικά κτίρια/νοσοκομεία/κέντρα δεδομένων, προστασία από διακοπή ρεύματος και βραχυκύκλωμα για μεγάλο εξοπλισμό.
