Ποια πλεονεκτήματα ασφάλειας και απόδοσης παρέχει η ασφάλεια υψηλού ρεύματος IEC 60269 415V για βιομηχανικά συστήματα διανομής ισχύος;

1. Σχεδιασμός πυρήνα & τυπικός ορισμός προϊόντων ασφαλειών υψηλού ρεύματος IEC 60269

Το IEC 60269 αποτελεί το παγκόσμιο ενοποιημένο πρότυπο πλαίσιο για ασφάλειες χαμηλής τάσης υψηλής ικανότητας θραύσης, ορίζοντας αυστηρούς κανόνες για την ονομαστική τάση, την ικανότητα μεταφοράς ρεύματος, τα χαρακτηριστικά χρόνου-ρεύματος, τη μηχανική δομή και τα πρότυπα δοκιμών ασφαλείας. Για βιομηχανικά δίκτυα διανομής τριών φάσεων 415 V, οι ασφαλειακοί σύνδεσμοι υψηλού ρεύματος πρέπει να ικανοποιούν τις απαιτήσεις αργής υπερφόρτωσης και στιγμιαίας διακοπής βραχυκυκλώματος για την προστασία του ακριβού εξοπλισμού ρεύματος κατάντη.

Οι παραδοσιακές ασφάλειες από πλαστικό κέλυφος αντιμετωπίζουν προφανή ελαττώματα σε βιομηχανικά περιβάλλοντα υψηλής έντασης ρεύματος, συμπεριλαμβανομένης της ανεπαρκούς αντίστασης στη θερμότητα, των ακροδεκτών χαλαρής επαφής και της περιορισμένης ικανότητας θραύσης. Η κεραμική δομή με μπουλόνι που υιοθετείται από αυτό το προϊόν λύνει αυτά τα σημεία πόνου μέσω ενσωματωμένου ανθεκτικού σε υψηλή θερμοκρασία περιβλήματος και επάργυρων χάλκινων ακροδεκτών σύνδεσης. Ως τυποποιημένο εξάρτημα προστασίας σχεδιασμένο για βαριά βιομηχανικά κυκλώματα χαμηλής τάσης,Ασφάλεια υψηλού ρεύματος IEC 60269 415Vενοποιεί τους δείκτες ανοχής διαστάσεων και ηλεκτρικής απόδοσης για την επίτευξη εναλλαξιμότητας μεταξύ έργων για ολοκληρωμένους μηχανικούς.

1.1 Δύο βασικές λειτουργικές μονάδες σχεδίασης

• Μονάδα περιβλήματος κεραμικής μόνωσης: Το κεραμικό υλικό υψηλής αλουμίνας εμποδίζει τη διαστολή του τόξου κατά τη διάρκεια της διακοπής σφάλματος, με εξαιρετική θερμική σταθερότητα για την αποφυγή παραμόρφωσης του κελύφους υπό μακροπρόθεσμο ονομαστικό φορτίο ρεύματος.
• Συνδεδεμένη με μπουλόνι αγώγιμη μονάδα ακροδεκτών: Η επάργυρη επένδυση μειώνει την αντίσταση επαφής μεταξύ ασφαλειοθήκης και ζυγού, ελέγχοντας την αύξηση της θερμοκρασίας στα σημεία σύνδεσης εντός τυπικών ορίων, ακόμη και υπό συνεχή λειτουργία υψηλού ρεύματος.
• Εσωτερική μονάδα εύτηκτου στοιχείου: Το βαθμονομημένο τήγμα μετάλλων ταιριάζει με τη χαρακτηριστική καμπύλη gG/gL, επιτυγχάνοντας διαβαθμισμένο συντονισμό προστασίας με συσκευές προστασίας κυκλώματος ανάντη και κατάντη.

1.2 Τιμή Συμμόρφωσης με το πρότυπο IEC 60269

Τα προϊόντα που περνούν πλήρως τις δοκιμές τύπου IEC 60269 μπορούν να αναπτυχθούν σε βιομηχανικά έργα στις αγορές της Ευρώπης, της Νοτιοανατολικής Ασίας και της Αυστραλίας χωρίς επαναλαμβανόμενη πιστοποίηση ασφάλειας. Το πρότυπο επιβάλλει αυστηρές δοκιμές θραύσης βραχυκυκλώματος και μηχανικούς κραδασμούς για την εξάλειψη κρυφών κινδύνων όπως διαρροή τόξου, ρωγμές κελύφους και πρόωρη τήξη υπό κανονικό ρεύμα λειτουργίας. Για τις ομάδες προμηθειών που χειρίζονται διασυνοριακά έργα εξοπλισμού, η ενοποιημένη συμμόρφωση με τα πρότυπα απλοποιεί σημαντικά τις διαδικασίες πιστοποίησης εξαρτημάτων και αποδοχής έργων.

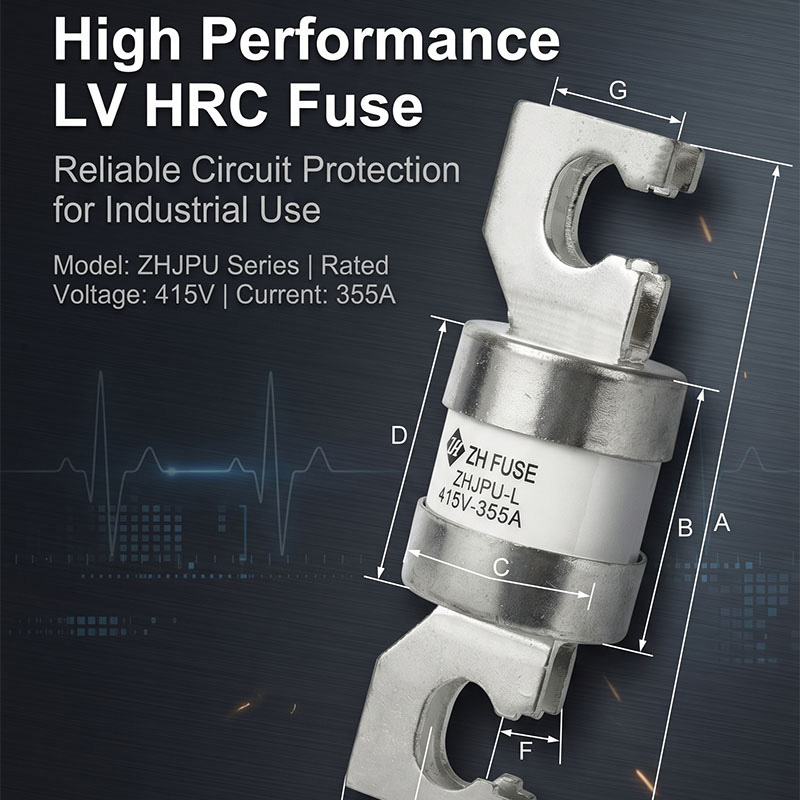

2. Πλήρης πίνακας παραμέτρων τυπικών τεχνικών προδιαγραφών

Ο ηλεκτρικός σχεδιασμός και η προμήθεια βασίζονται σε σαφείς τυποποιημένες παραμέτρους για την ολοκλήρωση της αντιστοίχισης κυκλωμάτων και της επιλογής μοντέλου. Αυτή η σειρά καλύπτει εύρη ονομαστικού ρεύματος από 200A έως 400A υπό τάση εργασίας 415V AC, με ενοποιημένους μηχανικούς και ηλεκτρικούς δείκτες για μείωση του φόρτου εργασίας της επαναλαμβανόμενης σύγκρισης παραμέτρων κατά τη διάρκεια του σχεδιασμού του έργου. Ο παρακάτω πίνακας ταξινομεί όλες τις βασικές σταθερές προδιαγραφές που ισχύουν για τη σειρά μοντέλων ZHJPU-L.

2.1 Λογική επιλογής μοντέλου για διαφορετικά φορτία κυκλώματος

• Κλάδοι διανομής ελαφριάς βιομηχανίας (200A~280A): Κατάλληλο για βοηθητικό εξοπλισμό μικρού εργοστασίου, ντουλάπια διανομής φωτισμού και πίνακες ελέγχου χαμηλής ισχύος με σταθερό ομοιόμορφο φορτίο.
• Κυκλώματα ελέγχου μεσαίου κινητήρα (300A~360A): Ταιριάζει σε τριφασικούς κινητήρες μεσαίου μεγέθους, συστήματα μετάδοσης κίνησης και δευτερεύοντες βρόχους προστασίας ενός μετασχηματιστή.
• Βαριά κύρια εισερχόμενα κυκλώματα (380A~400A): Εφαρμόζεται στην προστασία κύριας ράβδους μεγάλων κέντρων διανομής ισχύος, ακροδεκτών εξόδου γεννήτριας και κεντρικών βρόχων τροφοδοσίας βαρέων μηχανημάτων.

2.2 Πλεονεκτήματα Ενιαίου Κοινόχρηστου Σχεδιασμού σε όλους τους τρέχοντες βαθμούς

Κάθε τρέχουσα προδιαγραφή σε αυτήν τη σειρά προϊόντων διατηρεί την ίδια κεραμική δομή περιβλήματος και διάταξη ακροδεκτών μπουλονιών. Αυτός ο συνεπής σχεδιασμός επιτρέπει στο προσωπικό συντήρησης να χρησιμοποιεί τα ίδια εργαλεία εγκατάστασης και τα ίδια πρότυπα διαχείρισης ανταλλακτικών, αποφεύγοντας την ειδική προετοιμασία εξαρτημάτων για διαφορετικές κατηγορίες ρεύματος. Το ενοποιημένο πάχος ακροδεκτών με επάργυρο εγγυάται σταθερή απόδοση αντίστασης επαφής σε όλη τη γκάμα προϊόντων, εξαλείφοντας την απόκλιση της αύξησης της θερμοκρασίας που προκαλείται από ασυνεπείς διαστάσεις ακροδεκτών κατά τη μακροχρόνια παράλληλη λειτουργία του ντουλαπιού.

3. Πλεονεκτήματα υλικού κεραμικού περιβλήματος & επάργυρου τερματικού

Η επιλογή υλικού καθορίζει άμεσα τη μακροπρόθεσμη διάρκεια ζωής και τη λειτουργική ασφάλεια των ασφαλειών υψηλού ρεύματος σε σκληρά βιομηχανικά περιβάλλοντα. Οι ασφάλειες από πλαστικό κέλυφος χαμηλού κόστους χρησιμοποιούν οργανικά πολυμερή υλικά που μαλακώνουν και παραμορφώνονται σε σταθερή υψηλή θερμοκρασία, ενώ οι γυμνοί χάλκινοι ακροδέκτες οξειδώνονται γρήγορα σε εργαστήρια με υγρασία ή σκόνη, αυξάνοντας την αντίσταση επαφής και προκαλώντας ανώμαλα σφάλματα υπερθέρμανσης.

Το σύστημα διπλού υλικού από κεραμικό κέλυφος και επάργυρους χάλκινους ακροδέκτες λύνει ταυτόχρονα αυτές τις αδυναμίες αντοχής. Βιομηχανικό κεραμικό υψηλής καθαρότητας αντέχει σε συνεχείς υψηλές θερμοκρασίες χωρίς παραμόρφωση και το στρώμα επικάλυψης αργύρου στους χάλκινους ακροδέκτες απομονώνει την οξείδωση του αέρα για να διατηρεί σταθερή αγώγιμη απόδοση για χρόνια. Για βιομηχανικά συστήματα ισχύος που λειτουργούν 24 ώρες την ημέρα, αυτή η διαμόρφωση υλικού μειώνει σημαντικά τη συχνότητα των τακτικών κύκλων επιθεώρησης και αντικατάστασης εξαρτημάτων.Ασφάλεια υψηλού ρεύματος IEC 60269 415Vυιοθετεί αυτήν την ώριμη λύση σύνθετου υλικού για να προσαρμοστεί σε εργοστασιακά περιβάλλοντα με υψηλή σκόνη, υψηλή υγρασία και συχνές διακυμάνσεις θερμοκρασίας.

• Κεραμικό περίβλημα: Υψηλή απόδοση καταστολής τόξου, αποτρέπει το πιτσίλισμα του τόξου προς τα έξω κατά τη διακοπή βραχυκυκλώματος για την αποφυγή κινδύνων πυρκαγιάς μέσα στα ερμάρια του εξοπλισμού διανομής.
• Επάργυροι χάλκινοι ακροδέκτες: Χαμηλή αντίσταση επαφής, ελάχιστη αύξηση θερμοκρασίας υπό πλήρες ονομαστικό φορτίο, αντιοξειδωτική και αντιδιαβρωτική για παράκτια ή χημικά εργαστήρια.
• Εσωτερικό μέσο απόσβεσης τόξου πλήρωσης: Απορροφά την ενέργεια του τόξου αμέσως κατά τη διάρκεια της κοπής σφάλματος, υποστηρίζοντας υψηλή ικανότητα θραύσης χωρίς ρήξη ή κατακερματισμό του περιβλήματος.

3.1 Απόδοση θερμικής σταθερότητας σε συνεχή λειτουργία

Υπό πλήρη ονομαστική συνεχή λειτουργία για χιλιάδες ώρες, το κεραμικό περίβλημα διατηρεί σταθερότητα διαστάσεων χωρίς διαστολή ή ρωγμές. Η εσωτερική θερμότητα που παράγεται από το εύτηκτο στοιχείο διαχέεται ομοιόμορφα μέσω του κεραμικού τοίχου, αποφεύγοντας τοπικά καυτά σημεία που εμφανίζονται στα πλαστικά κελύφη ασφαλειών. Ακόμη και σε κλειστούς θαλάμους διακοπτών με κακό φυσικό αερισμό, η συνολική αύξηση της θερμοκρασίας της ασφαλειοθήκης παραμένει εντός των επιτρεπόμενων ορίων του προτύπου IEC 60269, εξαλείφοντας τον κίνδυνο γήρανσης της μόνωσης των παρακείμενων ζυγών που προκαλείται από υπερβολική τοπική συσσώρευση θερμότητας.

4. Χαρακτηριστικό προστασίας gG/gL & Απόδοση διακοπής σφάλματος

Τα gG και gL αντιπροσωπεύουν γενικά χαρακτηριστικά προστασίας πλήρους εύρους που ορίζονται από το IEC 60269, καλύπτοντας δύο βασικούς τύπους βλαβών που απειλούν τα βιομηχανικά κυκλώματα ισχύος: ήπια υπερφόρτωση μεγάλης διάρκειας και στιγμιαίο σοβαρό βραχυκύκλωμα. Πολλές βιομηχανικές ασφάλειες χαμηλής ποιότητας υποστηρίζουν μόνο προστασία ενός τύπου, είτε λιώνουν πολύ εύκολα κάτω από το ρεύμα εκκίνησης του κινητήρα είτε δεν διακόπτουν αρκετά γρήγορα το μεγάλο ρεύμα βραχυκυκλώματος.

4.1 Λογική προστασίας αργής υπερφόρτωσης (χαρακτηριστικό gL)

Όταν τα κυκλώματα αντιμετωπίζουν ήπιο ρεύμα υπερφόρτωσης μεταξύ 1,3 και 5 φορές το ονομαστικό ρεύμα εργασίας, το εύτηκτο στοιχείο λιώνει σταδιακά με καθυστερημένη δράση. Αυτή η καθυστέρηση αποτρέπει το ψεύτικο φύσημα της ασφάλειας κατά την κανονική εκκίνηση του κινητήρα, τη φόρτιση του πυκνωτή και τις παροδικές υπερτάσεις ρεύματος του εξοπλισμού, ενώ εξακολουθεί να διακόπτεται η ισχύς εάν η υπερφόρτωση επιμένει για ένα καθορισμένο χρονικό διάστημα για να αποφευχθεί η γήρανση της μόνωσης του καλωδίου και η ζημιά από υπερθέρμανση του εξοπλισμού.

4.2 Λογική στιγμιαίας προστασίας από βραχυκύκλωμα (χαρακτηριστικό gG)

Μόλις προκύψει σοβαρό ρεύμα βραχυκυκλώματος από βραχυκύκλωμα καλωδίου, εσωτερική βλάβη του εξοπλισμού ή σύγκρουση ζυγού, το εσωτερικό τήγμα εξατμίζεται αμέσως για να σχηματίσει ένα ανοιχτό κύκλωμα μέσα σε μικροδευτερόλεπτα. Το κεραμικό κέλυφος και το πληρωτικό σβέσης τόξου καταστέλλουν αποτελεσματικά τα ηλεκτρικά τόξα, απομονώνοντας με ασφάλεια το τμήμα σφάλματος χωρίς ζημιά στο φλας τόξου στα γύρω εξαρτήματα του διανομέα. Η υψηλή ικανότητα θραύσης διασφαλίζει ότι η ασφάλεια μπορεί να σβήσει το ακραίο ρεύμα σφάλματος χωρίς δομική ρήξη ή πιτσίλισμα αγώγιμου υλικού.

4.3 Επιλεκτικός συντονισμός με συσκευές προστασίας ανάντη και κατάντη

• Ταιριάζει με μινιατούρες διακόπτες κυκλώματος, διαμορφωμένους διακόπτες κυκλώματος και επαφές σε εξοπλισμό κατάντη για να σχηματίσει διαβαθμισμένο συντονισμό προστασίας.
• Ο σχεδιασμός της καμπύλης χρόνου-ρεύματος διασφαλίζει ότι μόνο η ασφάλεια διακλάδωσης σφάλματος λιώνει κατά τη διάρκεια μερικών σφαλμάτων κυκλώματος, αποφεύγοντας τη διακοπή ρεύματος σε ολόκληρο το σύστημα ολόκληρου του πίνακα διανομής.
• Συμβατό με τις απαιτήσεις συντονισμού πρωταρχικής προστασίας μετασχηματιστή και γεννήτριας για μεσαία και μεγάλα βιομηχανικά συστήματα τροφοδοσίας.

5. Σενάρια αντιστοίχισης καθολικών βιομηχανικών εφαρμογών

Η τυποποιημένη τριφασική διανομή ρεύματος 415 V καλύπτει σχεδόν όλες τις βιομηχανίες εργοστασίων, ενέργειας και βαρέων μηχανημάτων παγκοσμίως και η ασφάλεια με μπουλόνι υψηλού ρεύματος προσαρμόζεται σε κάθε ζεύξη προστασίας ισχύος πυρήνα σε αυτά τα συστήματα. Οι ομάδες προμηθειών που διαχειρίζονται χαρτοφυλάκια έργων πολλών βιομηχανιών επωφελούνται από ένα μοντέλο μεμονωμένων συστατικών που ικανοποιεί πολλαπλές απαιτήσεις προστασίας εξοπλισμού, ενοποιώντας τα πρότυπα εκπαίδευσης απογραφής ανταλλακτικών και συντήρησης σε διαφορετικές τοποθεσίες έργων.

• Βιομηχανικοί πίνακες διανομής ισχύος και κύριοι διακόπτες: Χρησιμοποιούνται ως κύρια προστασία υπερέντασης για εισερχόμενες ράβδους καμπίνας, απομονώνοντας σφάλματα βραχυκυκλώματος για προστασία ολόκληρης της δομής καλωδίωσης του ντουλαπιού.
• Κέντρα ελέγχου κινητήρα: Προστατέψτε τους τριφασικούς κινητήρες κίνησης μεταφορέων, θραυστήρων, αντλιών και ανεμιστήρων από την εξάντληση της περιέλιξης που προκαλείται από υπερφόρτωση του μπλοκαρισμένου ρότορα ή βραχυκύκλωμα ακροδεκτών.
• Βοηθητικά κυκλώματα γεννήτριας και μετασχηματιστή: Εγκαθίστανται στους ακροδέκτες εξόδου των σετ γεννήτριας και στις πλευρές χαμηλής τάσης των μετασχηματιστών διανομής για να εμποδίζουν το ρεύμα σφάλματος να εξαπλωθεί στον εξοπλισμό ισχύος ανάντη.
• Μηχανήματα βαρέως τύπου και εξοπλισμός κατασκευής: Εφαρμόζεται σε κύριους βρόχους εισόδου ισχύος μεγάλων γερανών, εξοπλισμού ανάμιξης και μηχανημάτων μεταφοράς εξόρυξης που λειτουργούν υπό μεταβλητά βαριά φορτία.
• Ηλεκτρικός διακόπτης προστασίας χημικών και περιβάλλοντος: Η κεραμική μονωτική δομή αντιστέκεται στη διάβρωση του αερίου και της υγρασίας μέσα στα δωμάτια ελέγχου χημικών εγκαταστάσεων και στα ντουλάπια εξοπλισμού επεξεργασίας λυμάτων.

6. Οδηγίες Εγκατάστασης & Κανόνες Συντήρησης Καθημερινής Λειτουργίας

Η σωστή εγκατάσταση με μπουλόνι και η τακτική συντήρηση επεκτείνουν άμεσα τον κύκλο σέρβις των συνδέσμων ασφαλειών και αποφύγετε τους κρυφούς κινδύνους ασφαλείας που προκαλούνται από ακατάλληλη συναρμολόγηση ή παράβλεψη επιθεώρησης. Όλοι οι κανόνες λειτουργίας ακολουθούν τις προδιαγραφές βοηθητικής λειτουργίας IEC 60269, κατάλληλες για επιτόπιο ηλεκτρικό προσωπικό συντήρησης χωρίς περίπλοκη επαγγελματική εκπαίδευση.

6.1 Τυπικές προδιαγραφές εγκατάστασης με μπουλόνι

• Καθαρίστε όλες τις επιφάνειες επαφής του ζυγού πριν την εγκατάσταση για να αφαιρέσετε στρώματα οξειδίου και σωματίδια σκόνης που αυξάνουν την αντίσταση επαφής.
• Σφίξτε τα μπουλόνια στερέωσης με βαθμονομημένα δυναμόκλειδα για να αποφύγετε χαλαρούς ακροδέκτες που δημιουργούν θερμά σημεία υπερθέρμανσης.
• Διατηρήστε κατακόρυφο και οριζόντιο χώρο εγκατάστασης γύρω από κάθε σύνδεσμο ασφαλειών για να διασφαλίσετε τη φυσική διάχυση της θερμότητας μέσω μεταφοράς αέρα χωρίς μπλοκάρισμα από την καλωδίωση του ντουλαπιού.
• Ευθυγραμμίστε πλήρως τις επαργυρωμένες επιφάνειες ακροδεκτών με χάλκινες ράβδους για να αποφύγετε την σημειακή επαφή και τους τοπικούς κινδύνους υπερθέρμανσης.

6.2 Πρότυπα τακτικής επιθεώρησης και συντήρησης

Κατά τη διάρκεια τριμηνιαίων επιθεωρήσεων του ηλεκτρικού θαλάμου, το προσωπικό συντήρησης θα πρέπει να ελέγχει οπτικά για αποχρωματισμό στους ακροδέκτες ασφαλειών (σημάδι μη φυσιολογικής αύξησης της θερμοκρασίας). Οποιοσδήποτε σύνδεσμος ασφάλειας που παρουσιάζει αποχρωματισμό του κελύφους, τερματική οξείδωση ή μικρή παραμόρφωση πρέπει να αντικατασταθεί αμέσως ακόμη και χωρίς σφάλμα τήξης. Μετά από διακοπή σφάλματος βραχυκυκλώματος, ολόκληρος ο σύνδεσμος ασφαλειών χρειάζεται πλήρη αντικατάσταση αντί για μερική επισκευή, καθώς το εσωτερικό πλήρωσης τήξης και σβέσης τόξου χάνουν την αρχική απόδοση προστασίας μόλις ενεργοποιηθεί.

Η διαχείριση της αποθήκευσης απαιτεί την τοποθέτηση εφεδρικών ασφαλειών σε στεγνά περιβάλλοντα αποθήκης χωρίς σκόνη για να αποφευχθεί η επάργυρη οξείδωση του τερματικού πριν από την εγκατάσταση. Τα μακροπρόθεσμα εξαρτήματα στοκ θα πρέπει να ολοκληρώσουν την οπτική επιθεώρηση εμφάνισης πριν από την παράδοση σε εργοτάξια για να φιλτράρουν προϊόντα με επιφανειακές γρατσουνιές ή ελαττώματα ρωγμών στο κεραμικό κέλυφος.
