Γιατί η ασφάλεια της ηλιακής σας συστοιχίας εξαρτάται από την επιλογή της σωστής φωτοβολταϊκής ασφάλειας DC

2025-11-18 0 Αφήστε μου ένα μήνυμα

Ανεξάρτητα από το σε ποιο ηλιακό εργοστάσιο θα μπείτε, σε ποιο εμπορικό ερμάριο μετατροπέα ανοίγετε ή ποιο φωτοβολταϊκό σύστημα στέγης κατοικίας επιθεωρήσετε, θα βρείτε ένα συχνά παραβλέπεται αλλά σημαντικό στοιχείο:Φωτοβολταϊκή ασφάλεια DC. Ένα ακατάλληλοΦωτοβολταϊκή ασφάλεια DCμπορεί όχι μόνο να θέσει σε κίνδυνο την ασφάλεια αλλά και να προκαλέσει σημαντικές οικονομικές απώλειες. Τι κάνει αυτή τη μικρή συσκευή τόσο απαραίτητη; Γιατί οι ειδικοί επιλέγουν με συνέπειαΖενγκάοασφάλειες; Ας αποκαλύψουμε μαζί τα μυστήρια του.

Μοναδικές Προκλήσεις

Σε αντίθεση με το εναλλασσόμενο ρεύμα (AC) που χρησιμοποιείτε στο σπίτι σας, οι ηλιακοί συλλέκτες παράγουν συνεχές ρεύμα (DC). Αυτό το DC έχει μοναδικά και δυνητικά επικίνδυνα χαρακτηριστικά:

1. Συνεχής τάση και υψηλό ρεύμα: Ειδικά κάτω από ισχυρό ηλιακό φως, τα κυκλώματα συνεχούς ρεύματος λειτουργούν κοντά στη μέγιστη τάση τους. Σε αντίθεση με το AC, ένα βραχυκύκλωμα δεν εξαφανίζεται στο επόμενο σημείο μηδενικής διέλευσης. το τόξο που προκύπτει μπορεί να διαρκέσει πολύ περισσότερο και να δημιουργήσει θερμοκρασίες επαρκείς για να λιώσει μέταλλο και να προκαλέσει πυρκαγιά.

2. Αντίσταση χαμηλής πηγής: Τα ηλιακά πάνελ έχουν πολύ χαμηλή εσωτερική αντίσταση. Όταν συμβαίνει βραχυκύκλωμα, δημιουργείται σχεδόν ακαριαία ένα τεράστιο ρεύμα υπέρτασης. Χωρίς προστασία γρήγορης απόκρισης, τα καλώδια και οι σύνδεσμοι μπορεί να καούν αμέσως.

3. Σύνθετες συστοιχίες: Οι ηλιακοί συλλέκτες που συνδέονται σε σειρά παράγουν υψηλές τάσεις (συνήθως 600V, 1000V ή 1500V DC). Η προστασία κάθε πίνακα ή συστοιχίας απαιτεί συντονισμένες, αξιόπιστες και υψηλής τάσης ασφάλειες στο κουτί συνδυασμού.

Αυτός είναι ακριβώς ο λόγος που οι τυπικές ασφάλειες AC δεν μπορούν να προστατεύσουν με ασφάλεια τα ηλιακά κυκλώματα DC. στερούνται τον ειδικό σχεδιασμό που απαιτείται για την αποτελεσματική κατάσβεση συνεχών τόξων DC υψηλής τάσης. ΜόνοΦωτοβολταϊκές ασφάλειες DCπου έχουν σχεδιαστεί ειδικά για την παραγωγή φωτοβολταϊκής ενέργειας διαθέτουν τον μηχανολογικό σχεδιασμό και τις αυστηρές δοκιμές που απαιτούνται για την ολοκλήρωση αυτού του έργου.

Σκοπός Φωτοβολταϊκής Ασφάλειας DC

Ο βασικός σκοπός τουφωτοβολταϊκές ασφάλειες DCείναι απλό: η απομόνωση των βλαβών πριν από την καταστροφή. Συγκεκριμένα, προστατεύουν από δύο βασικούς κινδύνους:

1. Βραχυκύκλωμα: Βραχυκυκλώματα που προκαλούνται από ζημιά στη γραμμή, αστοχίες σύνδεσης, εισβολή υγρασίας, ζημιά τρωκτικών, αστοχία εξαρτημάτων ή ακατάλληλη εγκατάσταση δημιουργούν μια διαδρομή χαμηλής αντίστασης, που οδηγεί σε μεγάλη, ανεξέλεγκτη αύξηση του ρεύματος. Οι ασφάλειες φωτοβολταϊκών συνεχούς ρεύματος ανιχνεύουν αμέσως αυτήν την υπερφόρτωση και λιώνουν τα εσωτερικά εξαρτήματά τους, αποσυνδέοντας με ασφάλεια το κύκλωμα και αποτρέποντας ζημιές ανάντη (πάνελ, μετατροπείς) και κατάντη (λιωμένες γραμμές, πυρκαγιές).

2. Αντίστροφο ρεύμα: Όταν μια συμβολοσειρά σε ένα μεγάλο παράλληλο σύστημα αποτύχει, μπορεί να προκύψει αντίστροφο ρεύμα. Ο ελαττωματικός πίνακας λειτουργεί ως απορροφητής ρεύματος, αναγκάζοντας το κανονικό κύκλωμα να πιέζει το ρεύμα προς τα πίσω μέσω του ελαττωματικού πίνακα. Αυτό το αντίστροφο ρεύμα μπορεί να προκαλέσει υπερθέρμανση και μόνιμη ζημιά στον επηρεασμένο πίνακα. Η στρατηγική εγκατάσταση φωτοβολταϊκών ασφαλειών DC λειτουργεί σαν μονόδρομη βαλβίδα, εμποδίζοντας αυτό το αντίστροφο ρεύμα και αποτρέποντας τη ζημιά.

Οι φωτοβολταϊκές ασφάλειες DC είναι κρίσιμες προστατευτικές συσκευές στα ηλιακά συστήματα:

Κρίσιμα σημεία τοποθέτησης για φωτοβολταϊκές ασφάλειες συνεχούς ρεύματος	Προστατεύει από	Συνέπεια Χωρίς Προστασία
Είσοδοι Combiner Box	Υπερένταση σε μεμονωμένες σειρές πάνελ που τροφοδοτούνται στον συνδυαστή.	Σφάλμα σε μία χορδή τραβάει καταστροφικό ρεύμα από όλες τις παράλληλες στοιχειοσειρές, τα καλώδια τηγανίσματος, τους ακροδέκτες, ολόκληρο το κουτί.
Έξοδος χορδών σειράς	Αντίστροφο ρεύμα που ρέει πίσω σε μια ελαττωμένη συμβολοσειρά (όπως περιγράφεται παραπάνω).	Υπερθέρμανση και μόνιμη ζημιά στα πάνελ στην ελαττωμένη χορδή. Σημαντική απώλεια ισχύος.
Μεταξύ Συνδυαστών Χορδών & Κεντρικών Μετατροπέων	Μεγάλα βραχυκυκλώματα που συμβαίνουν κατά μήκος των μεγαλύτερων καλωδίων τροφοδοσίας ή πριν από την είσοδο DC του μετατροπέα.	Κίνδυνος πυρκαγιάς από καταστροφικό τόξο κατά μήκος μη προστατευμένων κύριων διαδρομών DC. υπερκαλύπτοντας την προστασία DC του μετατροπέα.
Μέσα σε μετατροπείς/βελτιστοποιητές DC-DC	Εσωτερικές βλάβες στη μονάδα μετατροπής ισχύος.	Η ζημιά εξαπλώνεται πέρα από τον μετατροπέα, επηρεάζοντας ενδεχομένως άλλα εξαρτήματα ή κυκλώματα. Κίνδυνος πυρκαγιάς.
Χορδές μπαταριών σε συστήματα συνδεδεμένα με DC	Βραχυκυκλώματα σε τράπεζες μπαταριών υψηλής χωρητικότητας και υψηλής ενέργειας.	Ανεξέλεγκτη εκκένωση που οδηγεί σε πιθανή θερμική διαφυγή, πυρκαγιά, έκρηξη.

1. Το σύστημά μου AC χρησιμοποιεί τυπικές ασφάλειες, γιατί δεν μπορώ να χρησιμοποιήσω αυτές τις ασφάλειες για να προστατεύσω απευθείας τους ηλιακούς μου συλλέκτες;

Απολύτως όχι. Οι τυπικές ασφάλειες AC ελέγχονται μόνο για κυκλώματα AC. Η φυσική της κατάσβεσης τόξων συνεχούς ρεύματος (ειδικά κάτω από τις υψηλές τάσεις που είναι κοινές στα ηλιακά συστήματα) είναι πολύ πιο περίπλοκη. Τα τόξα εναλλασσόμενου ρεύματος σβήνουν στο σημείο μηδενικής διέλευσης της τάσης, 100 έως 120 φορές το δευτερόλεπτο. Τα τόξα συνεχούς ρεύματος, ωστόσο, δεν έχουν αυτό το σημείο κατάσβεσης. συνεχίζουν να καίγονται βίαια, οδηγώντας σε υπερθέρμανση, εκρήξεις, ακόμη και πυρκαγιές. Οι φωτοβολταϊκές ασφάλειες DC είναι πιστοποιημένες και ειδικά σχεδιασμένες με μοναδικούς θαλάμους πυρόσβεσης τόξου και υλικά για να διακόπτουν με ασφάλεια τα συνεχή τόξα DC υψηλής τάσης μέσα σε χιλιοστά του δευτερολέπτου.

2. Πώς μπορώ να ξέρω τι ονομαστική ένταση ρεύματος πρέπει να επιλέξω για τη φωτοβολταϊκή μου ασφάλεια DC;

Οι προδιαγραφές της ασφάλειας πρέπει να καθορίζονται με βάση το συγκεκριμένο ρεύμα κυκλώματος που προστατεύει. Αυτό απαιτεί υπολογισμούς: Προσδιορίστε το ρεύμα βραχυκυκλώματος συμβολοσειράς/πίνακα (Isc): Στις Τυπικές Συνθήκες δοκιμής (STC), βρείτε τη μέγιστη ονομαστική τιμή Isc για τον πίνακα ή τη συμβολοσειρά.

Εφαρμογή περιθωρίου ασφαλείας: Η βέλτιστη πρακτική συνιστά τη ρύθμιση των τιμών των ασφαλειών στο 125% έως 150% του Isc (διανομή ρεύματος διακοπής). (Για παράδειγμα, εάν το Isc της χορδής είναι 10Α, η ασφάλεια πρέπει να είναι 12Α ή 15Α). Αυτό παρέχει ένα περιθώριο για διακυμάνσεις στο κανονικό ρεύμα λειτουργίας ενώ διασφαλίζει ότι μπορεί να αντέξει ρεύματα σφάλματος που υπερβαίνουν κατά πολύ το κανονικό ρεύμα λειτουργίας. Ανατρέχετε πάντα στο εγχειρίδιο εγκατάστασης, τους εθνικούς ηλεκτρικούς κώδικες (NEC, IEC) και τις προδιαγραφές του μεταγενέστερου εξοπλισμού (κουτιά συνδυασμού, μετατροπείς)—αυτά συνήθως καθορίζουν τις απαιτούμενες ονομασίες ασφαλειών. Οι υποβαθμισμένες ασφάλειες μπορεί να οδηγήσουν σε ψευδή χτυπήματα, ενώ οι υπερτιμημένες ασφάλειες είναι επικίνδυνες και παραβιάζουν τις προδιαγραφές.

3. Η ασφάλεια μου έσκασε. Ποιες είναι οι κοινές αιτίες;

Μια καμένη ασφάλεια δείχνει ότι έχει ολοκληρώσει την κρίσιμη λειτουργία της. Οι συνήθεις αιτίες περιλαμβάνουν: Βλάβες βραχυκυκλώματος: κατεστραμμένη μόνωση καλωδίου, χαλαροί σύνδεσμοι που προκαλούν τόξο, αστοχία μόνωσης ακροδεκτών, φυσική βλάβη στην καλωδίωση ή τον εξοπλισμό και αστοχία εσωτερικού εξαρτήματος.

Σοβαρή υπερφόρτωση: Το ρεύμα υπερβαίνει σταθερά και σημαντικά το ονομαστικό ρεύμα της ασφάλειας (αυτό είναι λιγότερο συχνό από ένα βραχυκύκλωμα, αλλά μπορεί να συμβεί εάν η καλωδίωση ή το εξάρτημα είναι πολύ μικρότερου μεγέθους, ωστόσο, η συσκευή προστασίας κυκλώματος θα πρέπει να απενεργοποιηθεί πρώτα).

Λανθασμένο φύσημα: Αν και το λανθασμένο φύσημα ασφαλειών υψηλής ποιότητας είναι σπάνιο, μπορεί να συμβεί εάν οι προδιαγραφές της ασφάλειας είναι ελαφρώς σβηστές, η απόδοση είναι μειωμένη λόγω γήρανσης/ακραίων περιβαλλόντων, κακές συνδέσεις προκαλούν υπερθέρμανση των ακροδεκτών της βάσης ασφαλειών ή υπάρχουν κατασκευαστικά ελαττώματα.

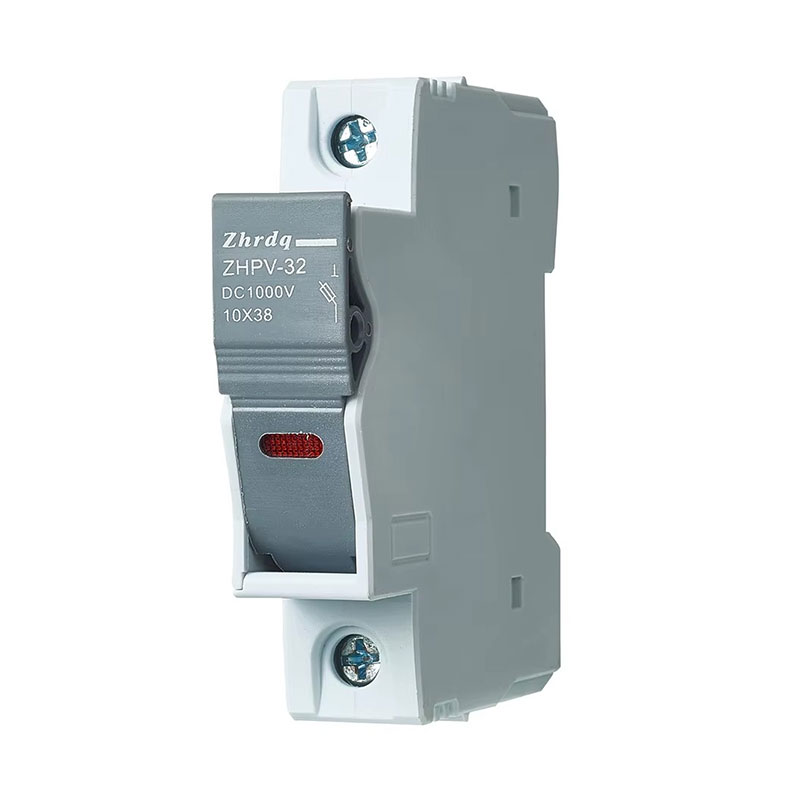

Photovoltaic DC Fuse

Η ηλιακή σας συστοιχία μπορεί να λειτουργήσει για λίγο χωρίς το σωστό μέγεθος και την πιστοποίησηφωτοβολταϊκές ασφάλειες DC, αλλά "λειτουργία" σημαίνει περισσότερα από την απλή παραγωγή ηλεκτρικής ενέργειας. σημαίνει αξιόπιστη και ασφαλή λειτουργία για τις επόμενες δεκαετίες. Κάθε κιβώτιο συνδυασμού και κάθε σειρά καλωδίων μπορεί να είναι σημείο αστοχίας, δυνητικά να δυσλειτουργεί υπό συγκεκριμένες συνθήκες. Η χρήση υποτυπωδών ασφαλειών ή η παράκαμψη της προστασίας δεν αποτελεί συντόμευση, αλλά μάλλον απαράδεκτο κίνδυνο για τους τεχνικούς, την ιδιοκτησία και την επένδυσή σας.

Ασφάλειες Ζενγκάοαντιπροσωπεύουν την ασφάλεια της μηχανικής. Κατασκευασμένα με αυστηρά πρότυπα και αποδεδειγμένα σε σκληρά παγκόσμια περιβάλλοντα, παρέχουν την κρίσιμη προστασία γρήγορης απόκρισης και υψηλής ικανότητας θραύσης που απαιτείται από τα σύγχρονα φωτοβολταϊκά συστήματα.
